QZ型不銹鋼渠道閘門
|
|
|
用途： |
|
|
|
QZ型渠道閘門廣泛應用與給水排水工程，用以截斷渠道內的水流，其工作介質為常溫下的原水、清水、污水。
|
|
|
|
主要特點： |
|
|
|
1、閘門的過水斷面與渠道等寬；超寬型可制作成雙吊點啟閉；
2、對渠道深度的適應性強；
3、橡膠密封，止水性能好；
4、不銹鋼制作、防腐性能好；
5、全手工操作，啟閉輕便、對偏遠無電地區的使用方便。
|
|
|
|
閘門性能表： |
|
|
|
序號
|
名稱
|
符號
|
數值
|
|
1
|
大工作水壓
|
Mpa
|
0.06
|
|
2
|
工作介質酸堿度
|
PH
|
6-9
|
|
3
|
大泄漏量（密封長度）
|
1/m.min
|
≤1.25
|
|
4
|
啟門大手動力
|
N
|
≤150
|
|
|
|
|

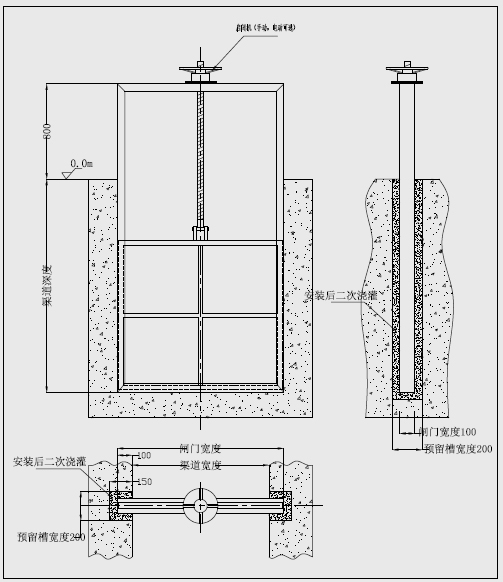

外形示意圖： |
|
|
|
|
|
訂貨須知： |
|
|
|
1、客戶訂貨時應提供土建結構圖、工藝圖；
2、若大規模渠道閘門需要電動啟閉時，本公司可配置；
3、有特殊規格或密封要求訂貨時需標明，可代為設計制作。
|
|
|
|
尺寸安裝表： |
|
表26-1 安裝尺寸參數表
|
|
|
|
規格型號
|
安 裝 尺 寸 (mm)
|
|
A
|
B
|
C
|
H
|
|
500×600
|
620
|
500
|
100
|
600
|
|
800×500
|
912
|
900
|
200
|
500
|
|
1000×800
|
1120
|
1000
|
120
|
800
|
|
1200×1000
|
1320
|
1200
|
120
|
1000
|
|
1200×1200
|
1320
|
1200
|
120
|
1200
|
|
1400×1000
|
1530
|
1400
|
150
|
1000
|
|
1800×1200
|
1950
|
1800
|
150
|
1200
|
|
2500×1500
|
2650
|
2500
|
200
|
1500
|
|
2000×5000
|
2150
|
2000
|
200
|
5000
|
|
2500×4000
|
2650
|
2500
|
200
|
4000
|
|
|
|
|
|
|
|
|
|
